Relire le schéma de situation en quatre passages

Relire un schéma de situation, ou plan de position, va plus vite et plus à fond quand on ne cherche pas tout en même temps. Parcourez donc le schéma quatre fois, avec chaque fois une seule question : chaque feuille est-elle complète, le plan correspond-il à l'habitation, correspond-il au schéma unifilaire, et est-il lisible sur papier ? Cochez ce qui est en ordre. Les coches ne sont pas conservées quand vous fermez la page ; pour utiliser les listes sur papier, imprimez la page.

Quatre passages cochés signifient que le schéma est complet et cohérent. La conformité de l'installation elle-même, c'est l'organisme agréé qui en décide.

Passage 1 : à table, feuille par feuille

Étalez toutes les feuilles côte à côte et regardez ce que chaque feuille dit d'elle-même, sans encore vous occuper des points.

• Chaque étage a sa propre feuille, cave et grenier compris.
• Une annexe alimentée depuis la maison figure sur une feuille.
• Chaque feuille a un cartouche avec l'adresse, l'étage, la date et l'auteur du schéma.
• Les feuilles sont numérotées et leur nombre correspond à ce que vous remettez.
• Chaque pièce porte un nom que les occupants reconnaissent.
• Les symboles hors de la série courante sont expliqués dans une légende.

Ce qu'on rencontre souvent à ce passage

• Un grenier ou une cave sans feuille, parce qu'il y a peu de points.
• Deux feuilles portant le même étage dans le titre, ou une feuille sans date.

Passage 2 : plan en main dans l'habitation

Emportez les feuilles et parcourez l'habitation dans le même ordre que pour le relevé. Dans chaque pièce, regardez d'abord les murs, puis les points.

• Les murs, les portes et les fenêtres correspondent à l'habitation telle qu'elle est aujourd'hui.
• Chaque point lumineux est sur le plan, au plafond comme au mur.
• Chaque interrupteur, bouton-poussoir, variateur et détecteur de mouvement est à sa place.
• Chaque prise est sur le plan, avec le bon nombre de prises et un h là où elle est étanche.
• Les appareils fixes ont leur propre symbole.
• Les points en façade et au jardin sont dessinés à l'extérieur des murs, du bon côté.
• Le tableau, un éventuel tableau divisionnaire et le compteur sont à leur place.

Ce qu'on rencontre souvent à ce passage

• Les points extérieurs : l'applique de façade, la prise de la terrasse, le moteur du portail.
• Un plan d'avant les travaux, avec un mur qui n'existe plus.
• Une prise double dessinée comme une prise simple.

Passage 3 : circuit par circuit, à côté du schéma unifilaire et du tableau

Prenez le schéma unifilaire et la liste du tableau. Traitez un circuit à la fois : cherchez tous les points qui portent cette lettre sur les feuilles et comptez-les.

• Chaque point a un code avec une lettre de circuit et un numéro d'ordre.
• Aucun code n'apparaît deux fois.
• Chaque lettre de circuit du plan existe aussi dans le tableau.
• Chaque code du schéma de situation figure aussi sur le schéma unifilaire, et inversement.
• Chaque circuit compte autant de points sur les deux schémas.
• Chaque interrupteur porte le code de la lampe qu'il commande.
• Un interrupteur qui porte une autre lettre que sa lampe a été vérifié, pas deviné.
• Les disjoncteurs du tableau portent une étiquette avec la même lettre que sur les schémas.

Ce qu'on rencontre souvent à ce passage

• Un point de plus sur un schéma que sur l'autre.
• Une lettre sur le plan qui n'existe pas dans le tableau.
• Un code corrigé sur un schéma après une modification, mais pas sur l'autre.

Passage 4 : sur papier

Imprimez chaque feuille au format que vous remettrez et lisez-la sans zoomer, de préférence aussi en niveaux de gris.

• Chaque code est lisible sur l'impression.
• Aucun code ne chevauche un symbole, un mur ou une cote.
• Le plan reste lisible sans couleur : c'est le code qui porte l'information, pas la couleur.
• Une échelle mentionnée sur la feuille est exacte aussi sur l'impression.
• La date du cartouche est postérieure à la dernière modification de l'installation.

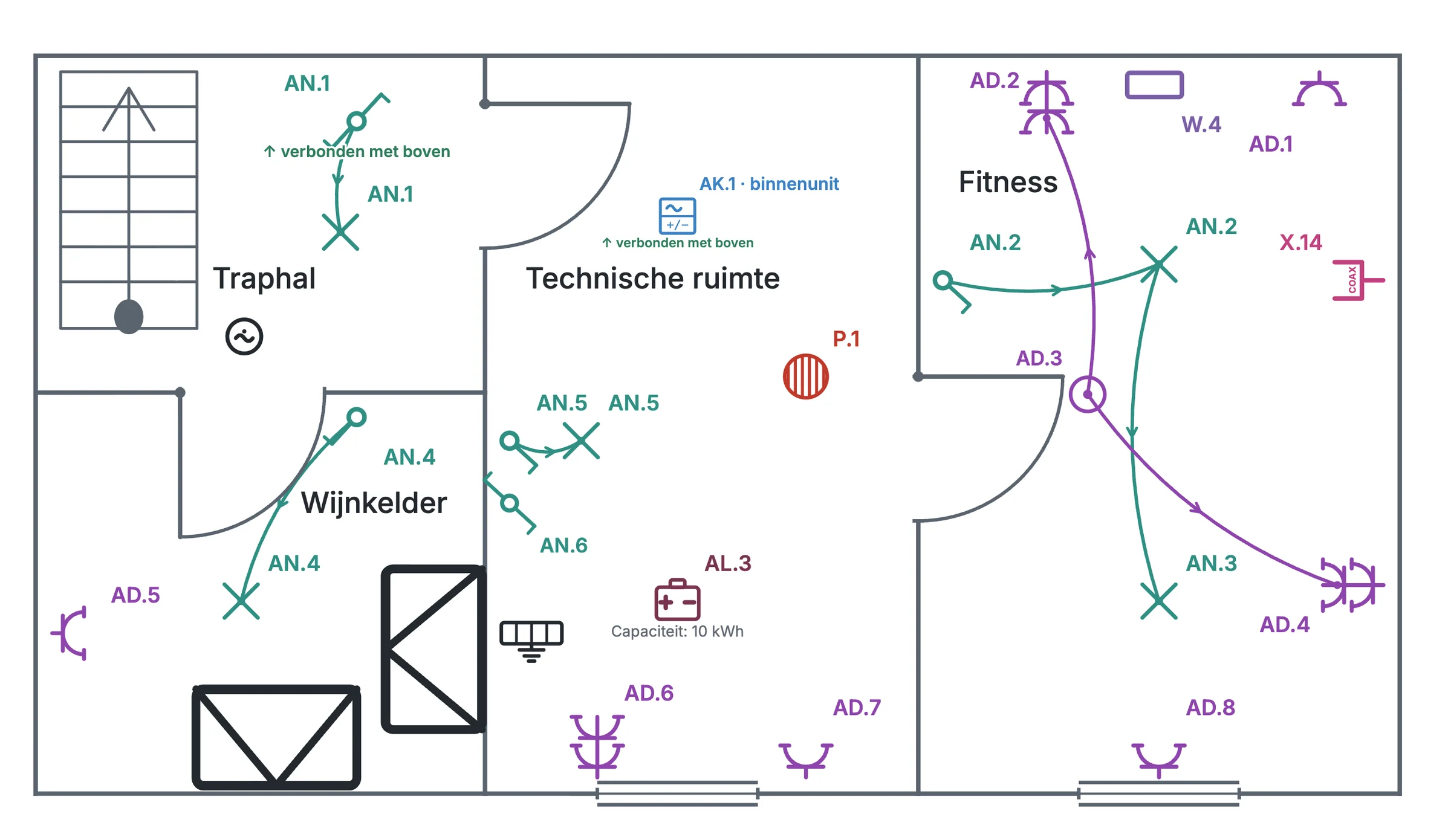

Si vous dessinez dans SUPLAN, coupez les couleurs des circuits avec le bouton « Sans couleur » avant d'imprimer. Si le plan reste lisible ainsi, il le sera aussi sur une impression en noir et blanc.

Ce qu'on rencontre souvent à ce passage

• Un plan dessiné en A3 et imprimé en A4, avec des codes devenus trop petits.
• Des circuits qu'on ne reconnaît qu'à leur couleur.

Ensuite

Si l'installation change plus tard, inutile de tout recommencer. Adaptez les feuilles de l'étage concerné, mettez une nouvelle date dans leur cartouche et refaites le passage 3 pour les circuits modifiés. Pour retrouver un circuit dans l'habitation, voyez identifier les circuits ; ce qui doit figurer sur une feuille est détaillé dans les éléments d'un schéma de situation.
